骨料儲料系統是儲存砂石料的倉體,骨料倉與計量稱斗部分連成一體后,通常稱為骨料配料站。配料站起到儲存砂石料和在稱量砂石料時控制配料的作用。上部倉體可由混凝土澆注而成,也可整體做成鋼結構,常以地壟式配料站和鋼結構配料站進行區分。
配料站中倉體的數量與配制混凝土需要的砂石料種類有關,有3倉、4倉和5倉,一般4倉即可滿足使用需要,也可加6倉及以上,以滿足生產特殊需要。

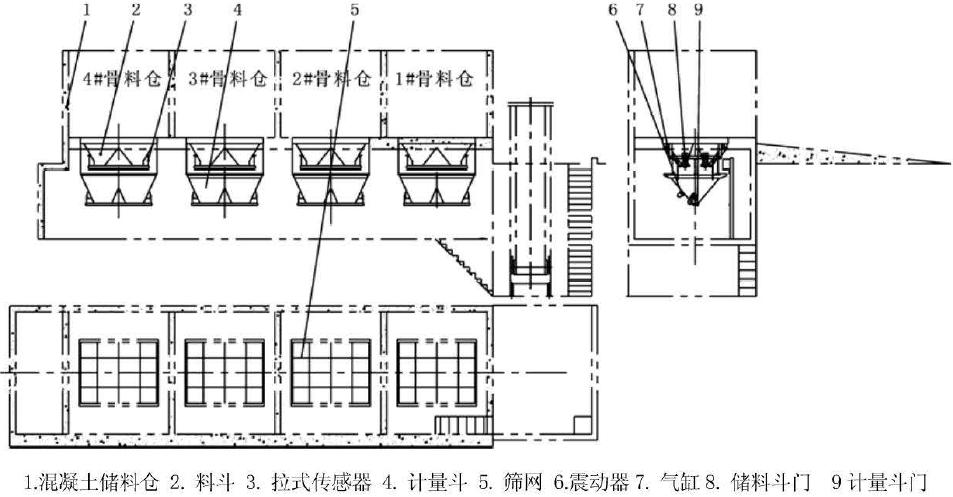

地籠式配料站
地壟式配料站, 上部混凝土儲料倉和料斗等構成骨料儲料倉。
篩網用來篩除骨料中不符合要求的粗骨料,保證設備的正常運轉。
開關儲料斗門可對計量斗配料,儲料斗門為弧形門,通過調節斗門與料斗的間隙,能夠有 效防止料門卡料。壓縮氣體通過電磁閥到達執行元件氣缸活塞兩端,使氣缸活塞桿動作,從而驅動斗門的開關。實現對各種骨料的配給。
因砂料有較大的粘性,在配砂料時,斗門打開,震動器延時震動,使砂順暢下料。

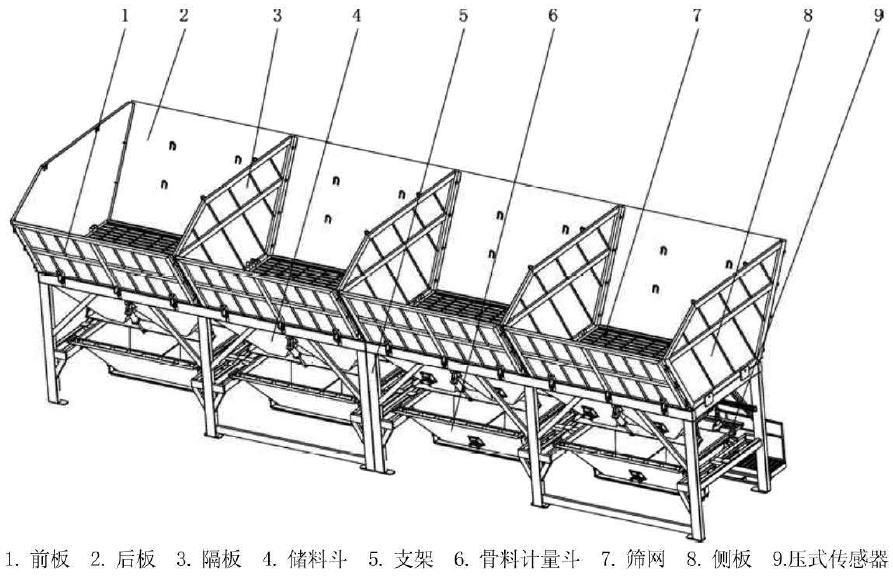

鋼結構配料站
鋼結構配料站,前板、后板、隔板、側板和儲料斗等構成鋼結構配料站的骨料儲料倉。
鋼結構配料站上部由前板、后板、側板和隔板構成一個四周封閉的倉,各板采用插銷連接,運輸時各板可以沿骨架上餃鏈機構放下,方便運輸。
倉下部設置篩網,避免大石頭進入稱量斗中。
每一個倉下面對應一個稱量斗,采用獨 立的秤,保證了稱量的精 確性。
該種結構具有上料方便、下料順暢,結構緊湊,安裝快捷,運輸方便的特點。

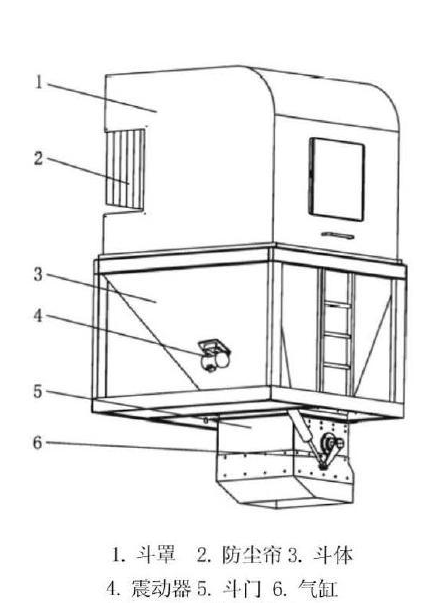

骨料待料斗
骨料待料斗也稱骨料集料斗或骨料預加斗,是個過渡料斗,起到暫存骨料的作用。它縮短了攪拌站工作循環時間,是攪拌站提高生產率的重要保證。 因骨料在進入骨料待料斗時會有較強的沖擊,在斗體3 內部往往襯有可拆換襯板或其它耐磨機構。 防塵簾2 用于減少骨料待料斗內的粉塵外揚。 骨料待料斗工作過程為氣缸6驅動斗門5打開后, 震動器延時動作,將骨料待料斗中的骨料快速卸盡。
